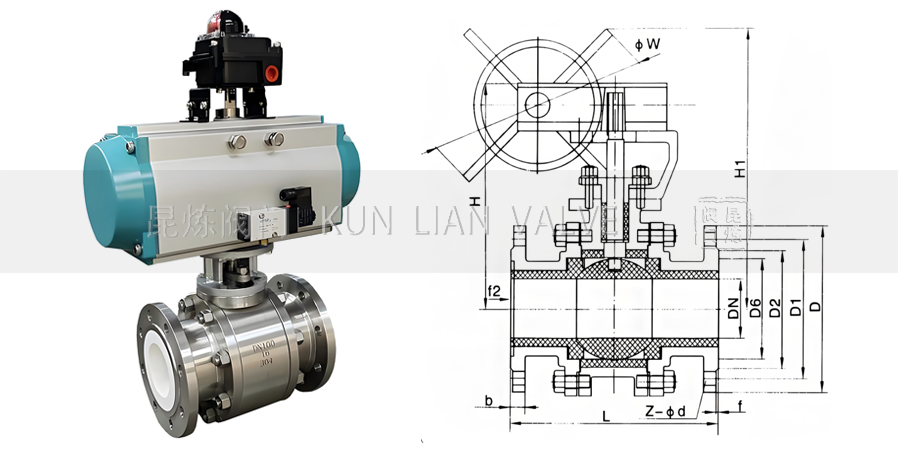

Q641TC氣動陶瓷球閥的襯套、球體、閥座采用復合工程陶瓷,適用于不同的酸、堿、鹽類氣/液流體,陶瓷硬密封結構適用于含軟/硬質顆粒、纖維狀介質環境。
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 左右體 | WCB | 8 | 填料 | PTFE |
2 | 閥體 | WCB | 9 | 填料壓蓋 | 2Cr13 |
3 | 襯套 | 復合工程陶瓷 | 10 | 支架 | Q235 |
4 | 球體 | 復合工程陶瓷 | 11 | 氣動裝置 | 組合件 |
5 | 閥座 | 復合工程陶瓷 | 12 | 螺柱 | 35 |
6 | 閥桿 | 2Cr13 | 13 | 螺母 | 25 |
7 | 墊片 | 石墨 |
DN | PN(Mpa) | L | D | D1 | D2 | b | f | z-φd |
15 | 1.6 | 130 | 95 | 95 | 45 | 14 | 2 | 4-14 |
20 | 130 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
25 | 140 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 16 | 2 | 4-18 | |
40 | 165 | 150 | 110 | 85 | 16 | 3 | 4-18 | |
50 | 203 | 165 | 125 | 99 | 16 | 3 | 4-18 | |
65 | 220 | 185 | 145 | 118 | 18 | 3 | 4-18 | |
80 | 241 | 200 | 160 | 132 | 20 | 3 | 8-18 | |
100 | 305 | 220 | 180 | 156 | 20 | 3 | 8-18 | |
125 | 356 | 250 | 210 | 185 | 22 | 3 | 8-18 | |
150 | 394 | 285 | 240 | 211 | 24 | 3 | 8-23 | |
200 | 457 | 340 | 295 | 265 | 26 | 3 | 12-23 |
獲取Q641TC-氣動陶瓷球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q641TC-氣動陶瓷球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
