Q344TC渦輪三通陶瓷球閥介紹

Q344TC渦輪三通陶瓷球閥是一種流體接觸部件為陶瓷材料的切換類閥門，應用于化工、石油、電力、冶金、環保等行業，適用于腐蝕性介質、高溫高壓及含顆粒流體的輸送系統。其特殊的結構設計和材料性能，使其在復雜工況下展現出密封性、耐磨性和耐腐蝕性。

結構與工作原理‌ Structure and Principle

渦輪三通陶瓷球閥采用L型或T型流道設計，通過旋轉陶瓷球體實現流體的切換、分流或合流。閥門由閥體、陶瓷球芯、閥座、閥桿及驅動裝置組成，其中關鍵部件（如球芯和閥座）采用氧化鋯或氧化鋁陶瓷材料，確保長期穩定運行。

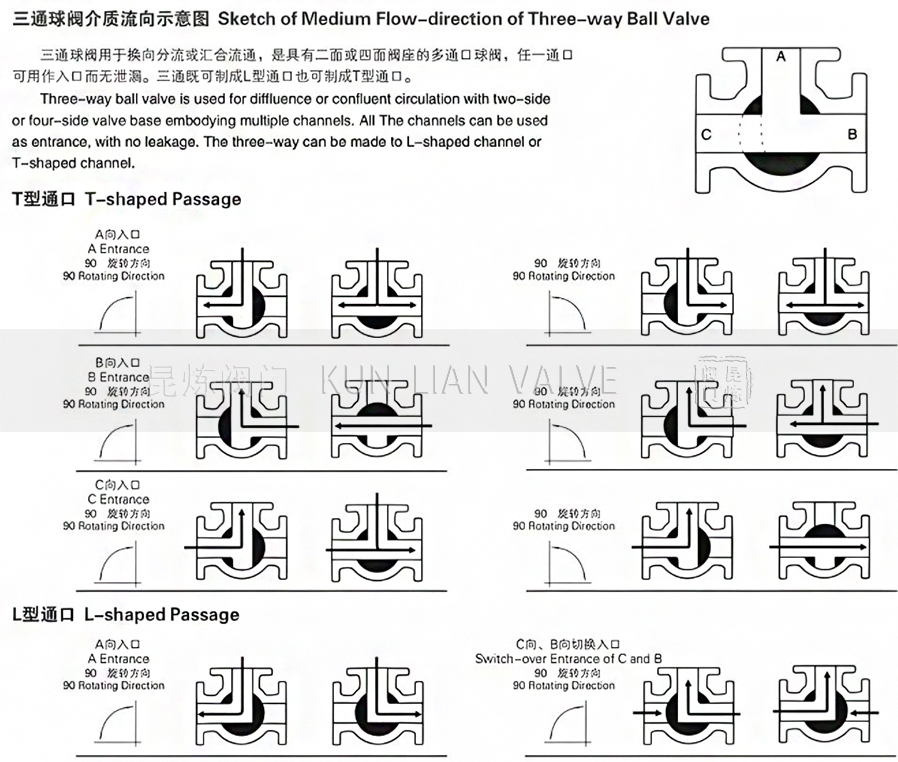

流向示意圖 Fluid Direction

• Q344TC-L型三通閥‌：適用于介質流向切換，可實現兩進一出或一進兩出的控制。
‌‌
• Q345TC-T型三通閥‌：適用于介質分流或合流，混合、分配等工藝需求。

應用規范 Application Specifications

裝配

• 1、閥門各部件在裝配前，應清除毛刺、尖棱和污漬等
• 2、裝配完畢后，閥門轉動靈活平穩，不應有卡阻現象
• 3、試驗結束后清除積水，擦凈內腔，封蓋防臟。

標準

• 1、設計和制造：GB12237-89
• 2、閥門檢查和試驗：GB13927-92
• 3、法蘭連接：JB79.1-94

產品特點 Product Features

‌耐腐蝕性‌

陶瓷材料化學穩定性好，可耐受強酸、強堿、鹽類及有機溶劑等腐蝕性介質，是傳統耐腐蝕金屬閥門的替代品。

耐磨與抗沖刷性能‌

陶瓷硬度高，能抵抗固體顆粒、纖維等介質的磨損，延長閥門使用壽命，適用于漿料、礦漿等高磨損工況。

‌

高溫穩定性‌

氧化鋯陶瓷耐高溫性，熱膨脹小，可在高溫蒸汽及熱流體環境中長期穩定工作，避免傳統金屬閥門因熱變形導致的泄漏問題。

經濟性‌

陶瓷閥門的耐磨性是普通金屬閥門的數倍，可降低維護成本，減少停機更換頻率，提高生產效率。

‌

多種驅動方式可選‌

支持手動、氣動、電動等驅動方式，并可定制防爆、耐高溫等特殊型號，滿足不同工業場景需求。

應用領域‌ Application Area

行業與工況

‌
• 化工行業‌：酸、堿、鹽類介質的輸送與切換。
‌
• 電力行業‌：高溫蒸汽、灰渣漿液的控制。
‌
• 環保工程‌：污水處理、煙氣脫硫等腐蝕性流體系統。
‌
• 冶金與礦業‌：礦漿、泥漿等高磨損介質的調節。

零件明細 Parts Material

序號No.	零件名稱Parts Name	材質Material
		不銹鋼Stainless steel	鑄鋼Cast steel
1	閥體Body	CF8	WCB/陶瓷
2	球體Ball	304	2Cr13
3	閥座Seat	304	2Cr13/陶瓷
4	密封墊Gasket	柔性石墨	柔性石墨
5	彈簧座Spring Seal	304	2Cr13
6	彈簧Spring	304	彈簧銅
7	接體Union body	CF8	WCB/陶瓷
8	閥桿Stem	304	2Cr13
9	閥蓋Bonnet	CF8	WCB/陶瓷
10	螺母Nut	A194b	45
11	螺栓Bolt	A193B8	35CrMoA
12	填料Stem packing	柔性石墨	柔性石墨
13	填料壓板Gland flange	CF8	WCB/陶瓷
14	螺釘Screw	A193B8	35CrMoA
15	支架Yoke	WCB	WCB/陶瓷
16	渦輪Worm gear	組合件	組合件

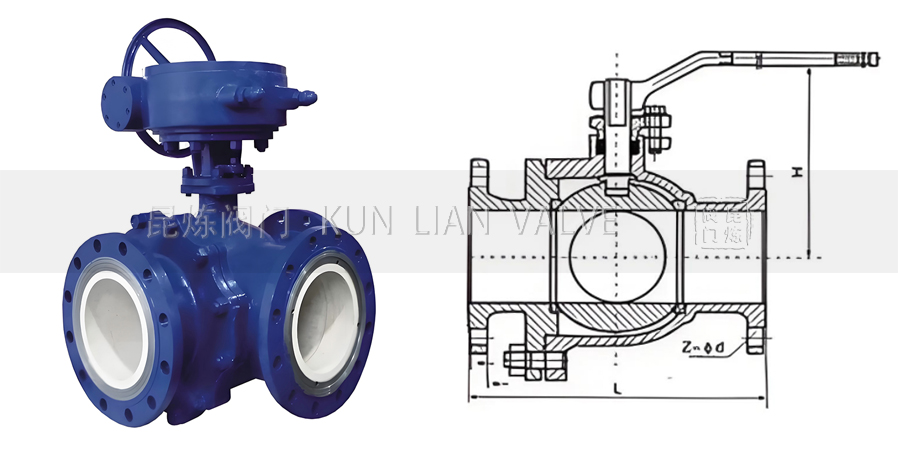

結構圖 Structural Diagram

主要外形尺寸 Main Outlinesize

PN1.0-10MPa

尺寸Dimension	Inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	150	150	180	200	220	240	260	280	320	380	440	550	670	760
H		90	95	105	115	135	140	155	185	210	275	308	335	390	470
W		140	140	155	250	250	350	350	420	500	500	600	600	700	800
1/2(L)		75	75	90	100	110	120	130	140	160	190	220	275	335	380

獲取Q344TC-渦輪三通陶瓷球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

Q344TC-渦輪三通陶瓷球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
