CWX微型電動球閥是一款小口徑球閥帶電動執行器的產品，整體一體化設計減小了安裝體積，在儀器儀表管路等使用提供了方便。內置浮球跟閥桿采用浮動結構密封，減小了扭力又降低結垢導致開關不靈的問題。

微型電動球閥主要參數說明

1、微型電動球閥執行器使用塑料外殼（可選合金外殼），外觀小巧美觀；傳動機構采用塑料或金屬齒輪，精密度較高，力矩較大。CR01-05多款控制方式，既可以接受遠程控制信號，又可以反饋到位信號給檢測設備；
2、外形精致體積較小，輸出扭矩大，使用時間較長；
3、結合電氣跟機械限位設計，球芯開度定位較準確、減少執行器連轉的運行；
4、執行器和閥門裝配角度可變動，對空間的分配需求友好；
5、內置球芯采用浮動結構密封，無滴漏密封效果，適用于含有污垢及長期無操作的場合；
6、替換一些電磁閥不適合使用的工況；
7、1～2Mpa水壓下的工作電流為45～100mA（不同型號之間有差異）；
8、防護等級可達到IP65，可在相對潮濕的環境中使用。

微型電動球閥技術參數

微型電動球閥部件材質

微型電動球閥執行器接線圖

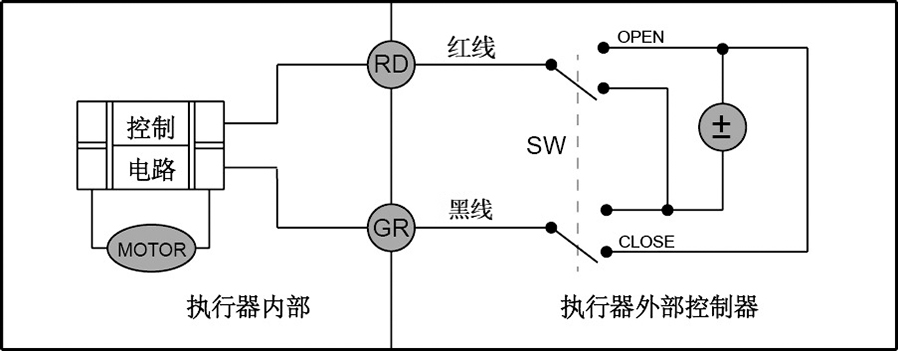

CR01兩線接線圖（顛倒正負極模式）

電壓：DC3-6V/12V/9-24V
1、SW接通OPEN，閥開；球芯轉動到位執行器自動斷電，閥門保持在開的狀態；
2、SW接通CLOSE，閥關；球芯轉動到位執行器自動斷電，閥門保持在關的狀態；

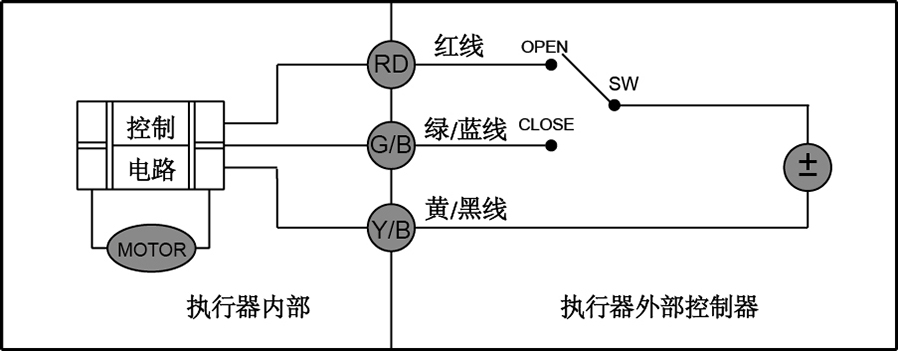

CR02三線接線圖（兩控模式）

電壓：DC3-6V/12V/ DC9-24V
1、SW接通OPEN，閥開；球芯轉動到位執行器自動斷電，閥門保持在開的狀態；
2、SW接通CLOSE，閥關；球芯轉動到位執行器自動斷電，閥門保持在關的狀態；

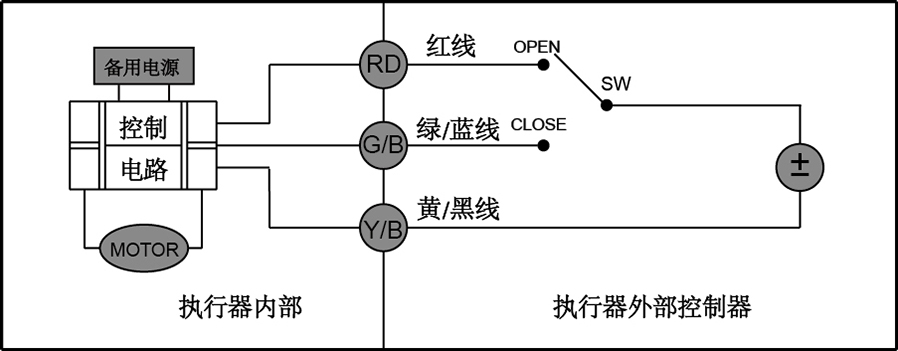

CR02+三線接線圖（三線斷電復位模式）

電壓：A/DC9-24V
1、SW接通OPEN閥開；到位后內部開關將電機斷電，并保持閥開的狀態，同時外部電壓給內部備用電源充電；
2、SW接通CLOSE閥關；到位后內部將電機斷電，并保持閥關的狀態，同時外部電源同樣給內部備用電源充電；
3、一旦外部電源突然斷電，閥門將恢復到出廠設置狀態，即：斷電后閥門處于閥開狀態或閥關狀態；
備注：紅線、藍線、黃線三根線不能同時接電，以免損壞閥門。

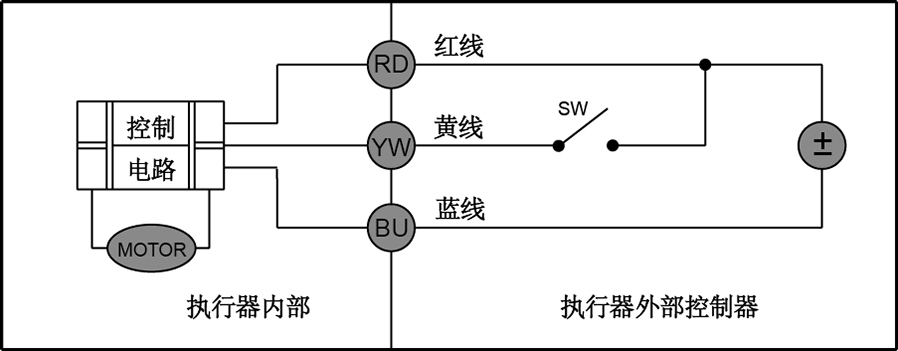

CR03三線接線圖（三線一控斷正極模式）

電壓：DC3-6V/12V A/DC9-24V AC220V AC85-265V
1、SW 閉合閥開；球芯轉動到位執行器自動斷電，閥門保持在開的狀態；
2、SW 斷開閥關；球芯轉動到位執行器自動斷電，閥門保持在關的狀態；
備注：電源若采用直流電源，注意紅色線接正極，藍色線接負極。

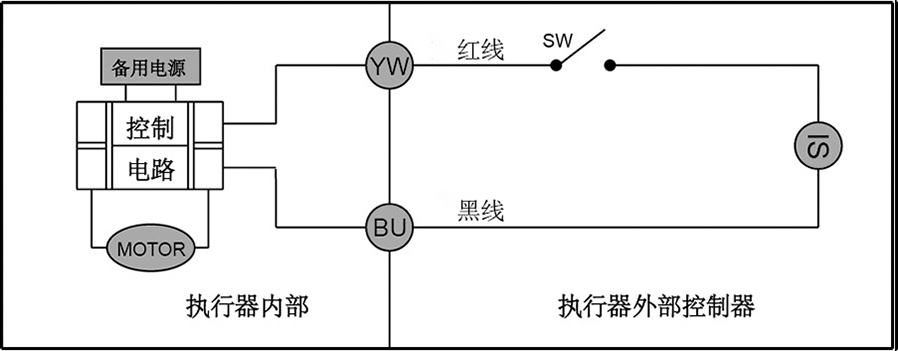

CR04兩線接線圖（斷電復位模式）

電壓：DC3-6V A/DC9-24V AC220V AC85-265V
1、SW閉合時執行器驅動閥開，球芯轉動到位執行器自動斷電，保持在閥開的狀態，同時外部電源給內部備用電池充電。并執行器動作為回轉型（正反型）；
2、SW斷開時執行器驅動閥關，球芯轉動到位執行器自動斷電，保持在閥關的狀態，執行器動作為回轉型（正反型）。

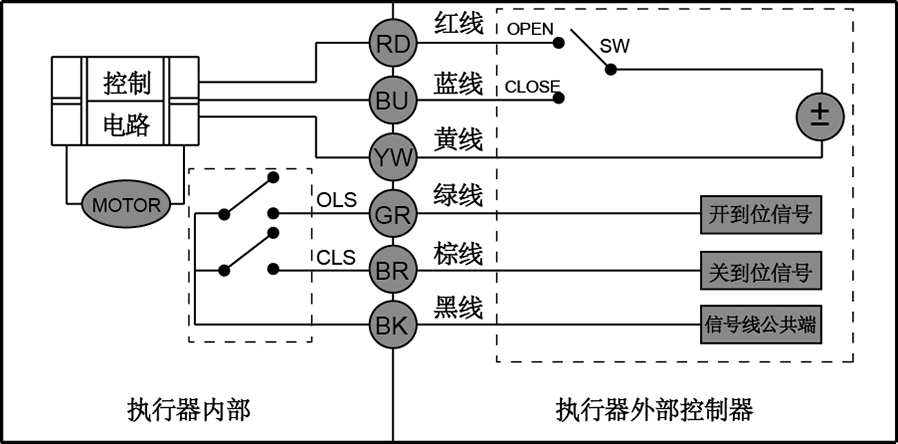

CR05五線接線圖（帶信號反饋模式）

電壓：DC3-6V/12V/24V
1、SW接通OPEN閥開；綠色線輸出開到位信號OLS控制，控制器檢測到OLS將SW連向STOP，閥門停止動作保持在開到位狀態；
2、SW接通CLOSE閥關；紅色線輸出關到位信號CLS控制，控制器檢測到CLS將SW連向STOP，閥門停止動作保持在關到位狀態。執行器動作為回轉型（正反轉）。

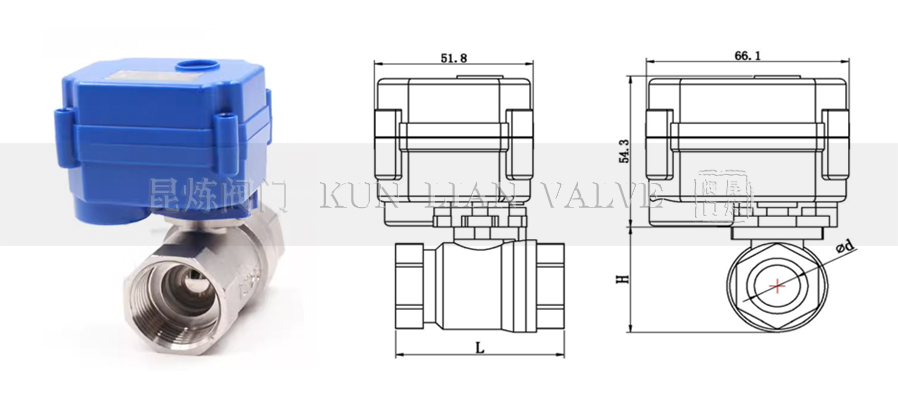

微型電動球閥尺寸

微型電動球閥適用范圍

1、IC卡智能水表、熱計量表、太陽能儀表；
2、中央空調風機盤管、消防噴淋；
3、高校節水、自動控制系統、工業自控等小型設備；
4、節水器具、飲用水設備、熱水器、太陽能熱水器、洗衣機、工業加濕器。
