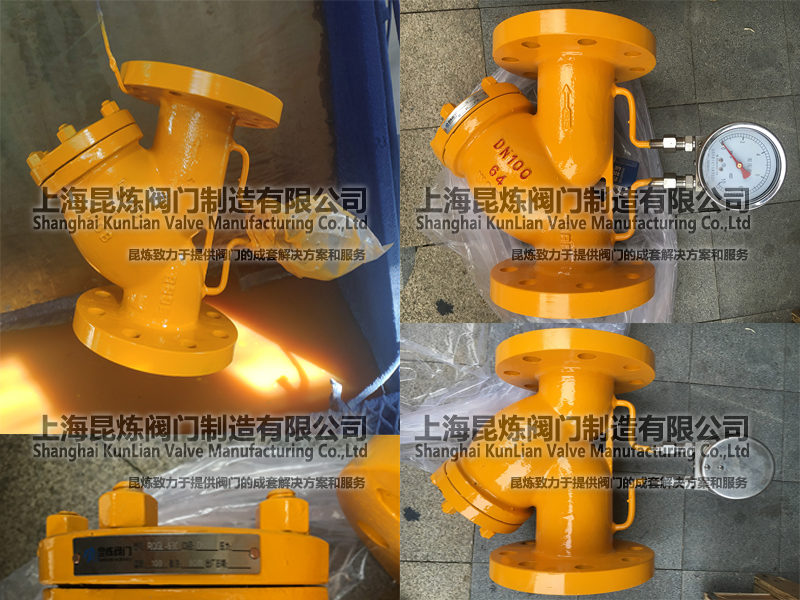

959210378YCGL41H壓差式Y(jié)型過濾器是輸送介質的管道系統的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的入口端，用來清理介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，以免維修費用和損失，保護閥門等設備的正常使用。該產品應用于制冷設備、飲料食品、化工企業、城市供水等系統中。過濾網采用不銹鋼雙層網結構，具有結構、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。設計參照標準：SH/T3411-1999，檢驗參照標準：GB/T14382-2008。
1、Y型、飽滿、寬閥體流線型設計，過濾面積大，流量大。
2、安裝維修簡單，清洗過濾網方便。
| 公稱通徑（DN） | DN15-DN600（1/2"-24"） | 連接方式 | 法蘭、對焊、承插焊、螺紋、卡箍 |
| 殼體材質 | 球鐵、鑄鋼、不銹鋼等 | 法蘭壓力 | 0.25-6.4Mpa（150-600LB） |
| 濾芯材質 | 不銹鋼等 | 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
| 過濾精度 | 10目-500目 | 墊片材質 | PTFE、金屬纏繞、丁腈橡膠等 |

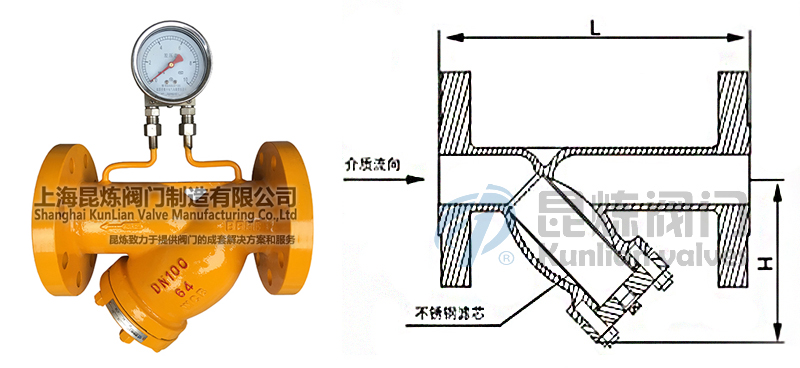

| 公稱通徑（DN） | 外形尺寸 | |
| L | H | |
| 15（1/2"） | 125 | 60 |
| 20（3/4"） | 150 | 70 |
| 25（1"） | 160 | 70 |
| 32（1-1/4"） | 180 | 75 |
| 40（1-1/2"） | 195 | 90 |
| 50（2"） | 215 | 105 |
| 65（2-1/2"） | 250 | 150 |
| 80（3"） | 285 | 175 |
| 100（4"） | 305 | 200 |
| 125（5"） | 345 | 205 |
| 150（6"） | 385 | 260 |
| 200（8"） | 487 | 300 |
| 250（10"） | 545 | 380 |
| 300（12"） | 605 | 410 |
| 350（14"） | 660 | 480 |
| 400（16"） | 757 | 540 |
| 450（18"） | 850 | 580 |
| 500（20"） | 895 | 645 |
| 600（24"） | 1070 | 780 |
當需要清洗時，只要將可拆卸的濾筒取出，清理濾出的雜質后，重新裝入就可，使用維護方便。
可根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-500目。壓差式Y(jié)型過濾器濾眼細、阻力小、流通快，壓力損失小、安裝檢修方便、成本低、排污時間短、排渣方便。
獲取YCGL41H-壓差式Y(jié)型過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
YCGL41H-壓差式Y(jié)型過濾器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
