專業解析陶瓷閘閥的結構特點、性能優勢及應用領域

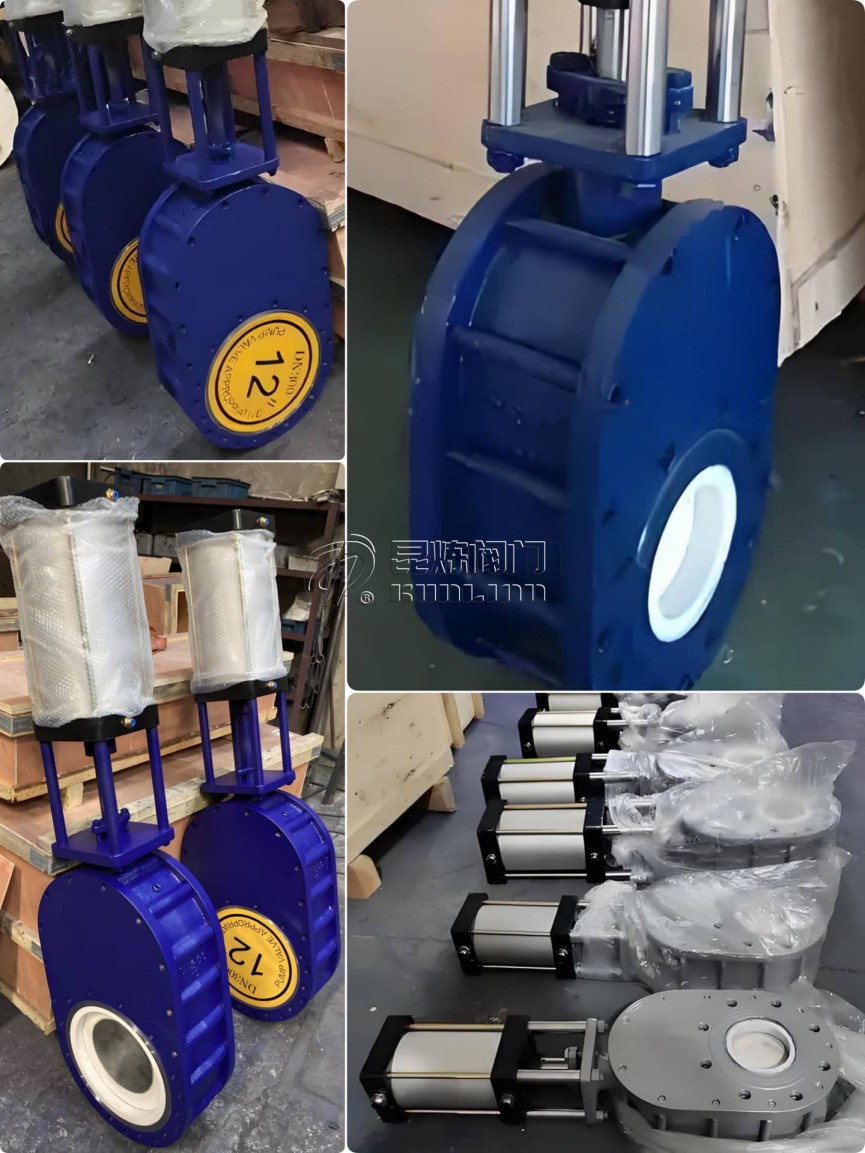

出料陶瓷閘閥主要由閥體、陶瓷閘板、閥桿、氣動執行機構和控制系統組成,其主要部件采用增韌陶瓷材料制造。閘板運動方向與流體方向垂直,通過上下移動實現管道的通斷控制。
陶瓷材料制成的閘板硬度可達87HRA以上,抗彎強度高,使其在特殊工況下仍能保持穩定性能。
陶瓷閘閥的耐磨性比傳統金屬閥門高,在礦山輸送含鐵礦石漿液時,磨損率比金屬閥門小。氧化鋯陶瓷的莫氏硬度達到9級,可應對含固體顆粒的介質。
陶瓷材料對酸堿介質具有抵抗力,在pH值1-14范圍內保持穩定。面對60%濃度硫酸時,陶瓷閥門可長時間運行無腐蝕跡象。
陶瓷材料熔點高,在高溫下仍能保持穩定性。熱膨脹系數接近金屬,可實現與金屬部件的良好配合。
通過加工技術,陶瓷密封面粗糙度可達Ra0.05μm,配合低摩擦系數(μ=0.15),實現硬密封無泄漏。

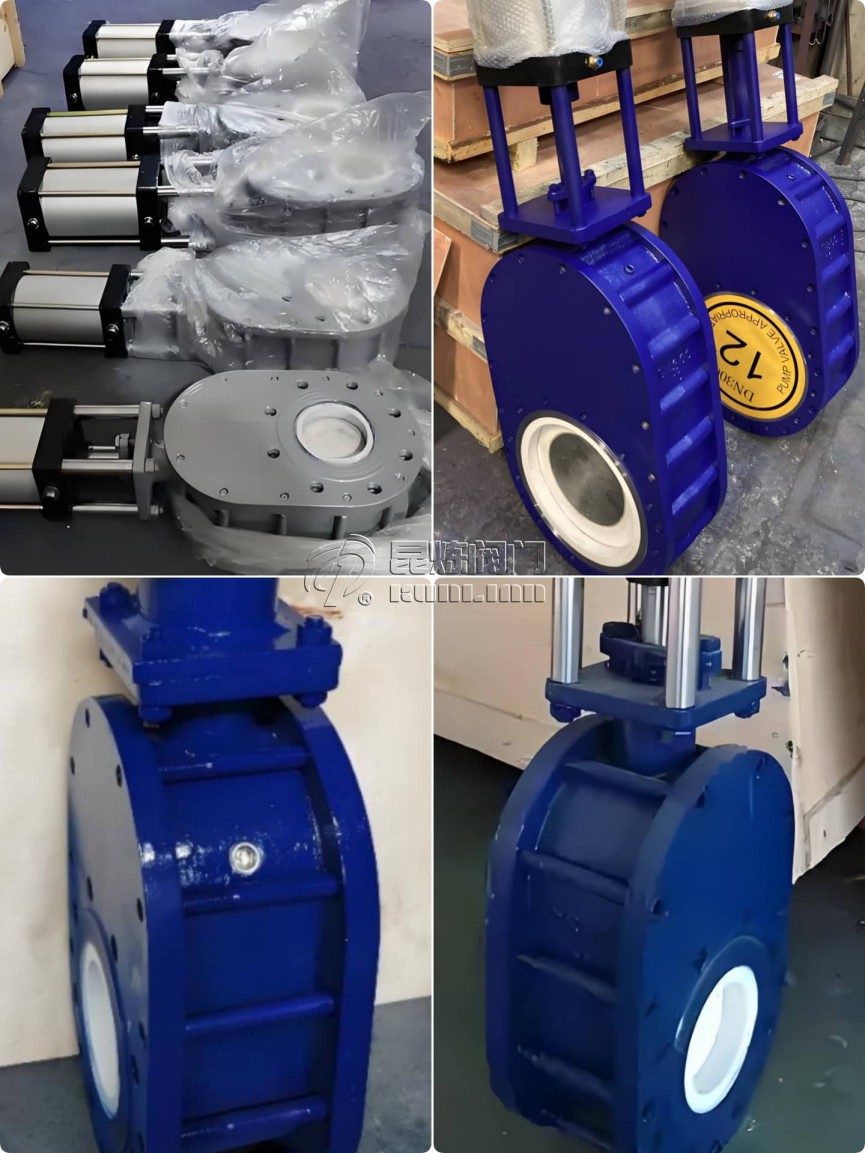

氣動陶瓷閘閥結合了氣動執行機構的快速響應和陶瓷材料的性能。執行機構主要分為:
元件類型 | 技術參數 |
---|---|
電磁閥 | 響應時間≤0.1s,壽命長 |
氣動三聯件 | 過濾精度5μm,輸出壓力0.4-0.8MPa |
閥門定位器 | 定位精度±0.5%FS |
應用行業 | 工況 | 性能特點 |
---|---|---|
電力行業 | 高溫高壓蒸汽 | 耐高溫 |
化工行業 | 強酸強堿介質 | 耐腐蝕pH1-14 |
冶金行業 | 熔融金屬 | 抗熱震性能好 |
礦山環保 | 含固體顆粒漿料 | 耐磨性提升 |
盡管陶瓷閥門初期采購成本比金屬閥門高,但其生命周期成本優勢明顯:
