電磁閥知識 KNOWLEDGE
工業級鑄鋼電磁閥技術規范與應用
更新時間：2025-4-11 信息來源：工業級鑄鋼電磁閥技術規范與應用

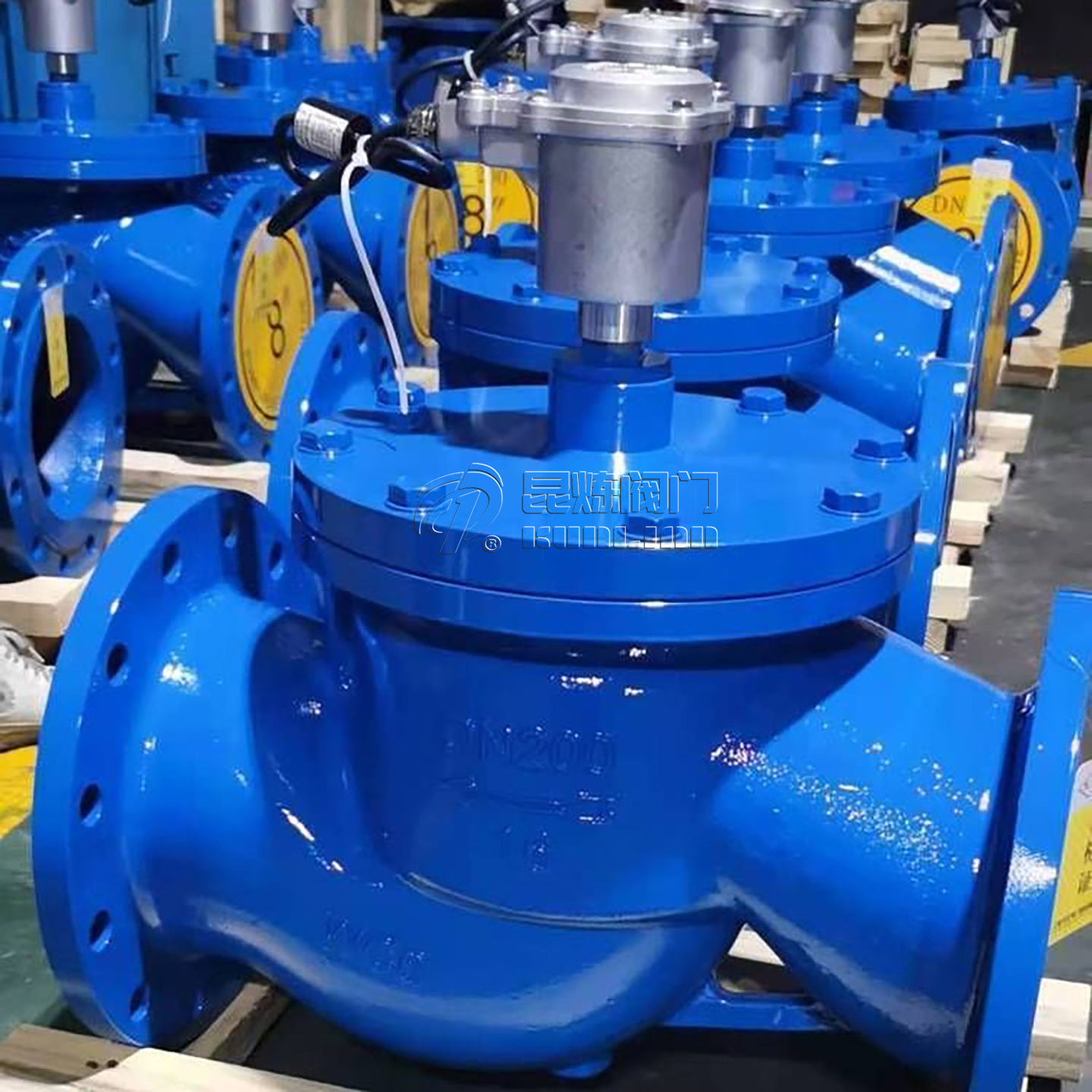

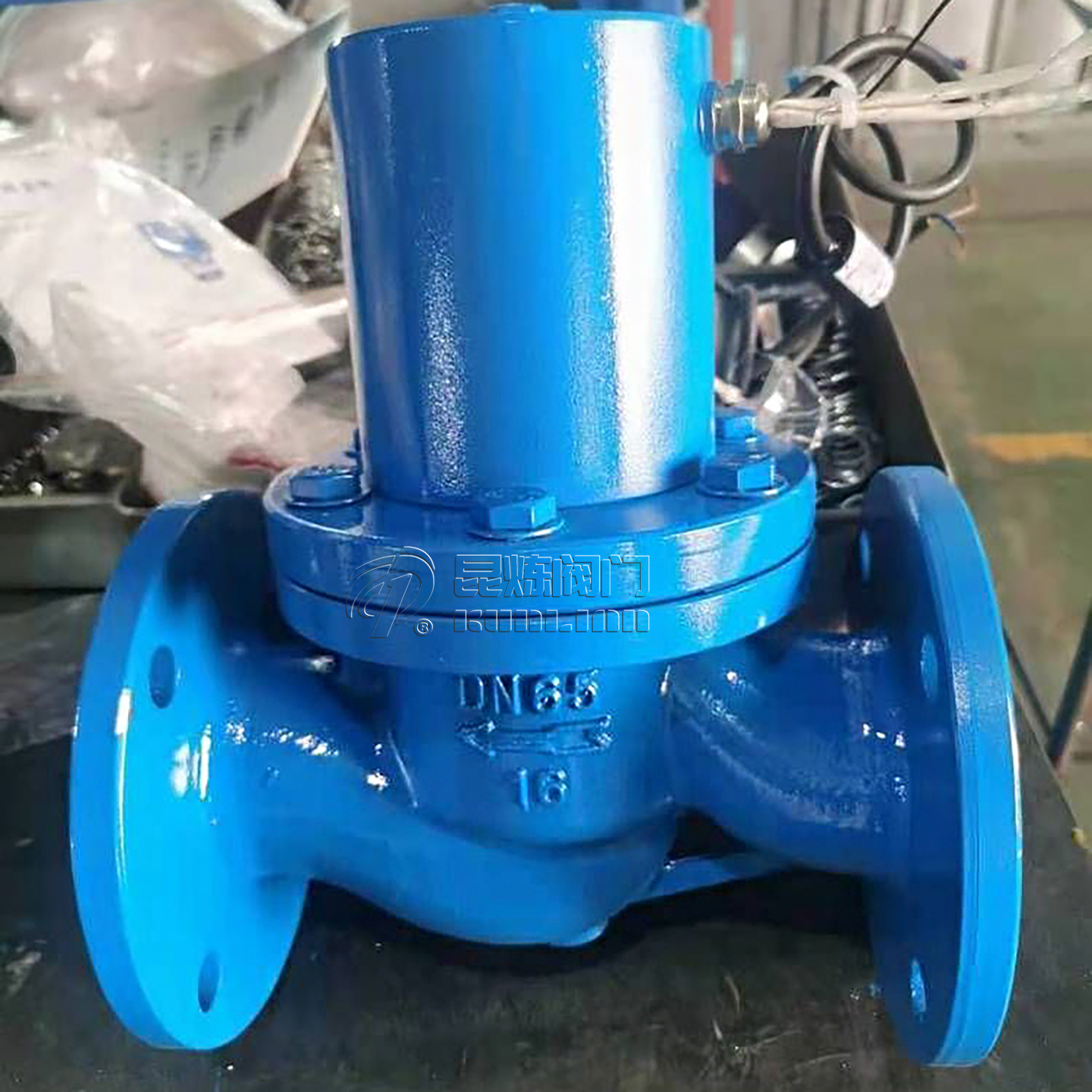

鑄鋼電磁閥采用碳鋼，亦稱WCB/Q235B/20#鋼鑄造閥體，為工業管道控制系統設計。產品符合GB/T 12224、ASME B16.34等國際標準，具有耐壓、耐溫性能，應用于石油化工、電力系統、冶金設備等領域。
技術參數
1. 基本性能參數
| 參數類別 |
技術指標 |
備注 |
| 壓力等級 |
PN16-PN420 |
可達Class2500 |
| 通徑規格 |
DN15-DN300 |
特殊尺寸可定制 |
| 溫度范圍 |
-196℃~+550℃ |
高溫型可達650℃ |
| 耐壓測試 |
1.5倍額定壓力 |
保壓時間≥3min |
| 流量系數 |
Cv 0.5-120 |
大流量型可達Cv200 |
2. 電氣參數
| 電壓規格 |
防護等級 |
適用環境 |
| DC24V |
IP54/IP67 |
防爆區/PLC控制 |
| AC220V |
IP65/IP68 |
常規工業用電 |
產品系列
1. 按壓力等級分類
- 標準壓力型：PN16-PN40
- 中高壓型：PN63-PN160
- 高壓型：PN250-PN420
2. 按溫度等級分類
| 類型 |
溫度范圍 |
密封材料 |
| 低溫閥 |
-196℃~+80℃ |
特殊低溫橡膠 |
| 常溫閥 |
-20℃~+200℃ |
NBR/氟橡膠 |
常見問題解答
Q1：如何正確選擇鑄鋼電磁閥的壓力等級？
選型原則：
- 系統工作壓力×1.5≤閥門額定壓力
- 壓力波動較大時選擇高一級壓力等級
- 水錘工況需特別考慮峰值壓力
Q2：高溫工況下如何保證密封性能？
| 密封類型 |
耐溫極限 |
適用壓力 |
| 金屬石墨 |
650℃ |
≤PN160 |
| 柔性石墨 |
550℃ |
≤PN420 |
